Çok telli kıvırma, birleştirme ve manşon tüp büzülme makinesi

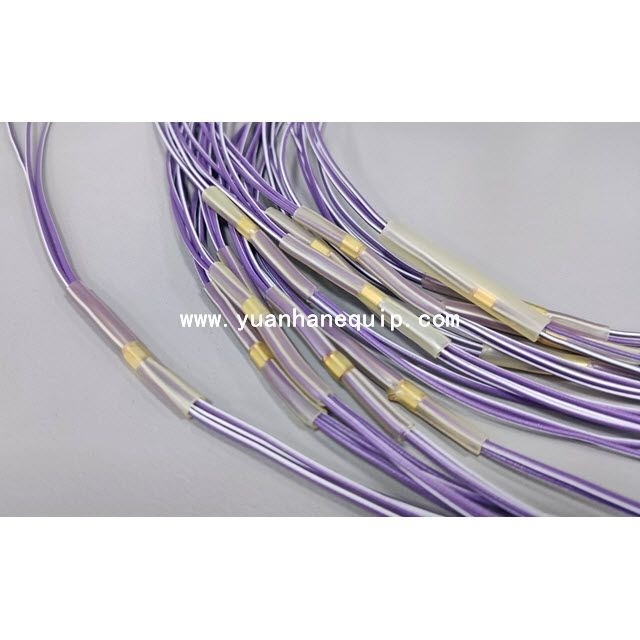

Bu makine, müşterinin sunduğu numune gereksinimlerine göre telleri kesmek, soyup, kıvırmak, bağlamak ve ısıyla büzülmesini sağlamak üzere tasarlanmıştır. Tamamen otomatik hata tespiti ve hem hatalı hem de bitmiş ürünlerin otomatik olarak ayrılması sayesinde, 24 saatlik gözetimsiz çalışma ile kesintisiz, verimli ve yüksek kaliteli otomatik üretimi mümkün kılar. Nihai amaç ise işgücü ve üretim maliyetlerini azaltmaktır.

○ Son derece gelişmiş bu makine, uçtan uca tel işleme konusunda üstün performans sunmak üzere tasarlanmış olup; kesme, soyma, kıvırma, bağlantı ve ısıyla büzülme gibi beş temel işlevi nokta atışı hassasiyetle bir araya getirerek, müşteri örnek spesifikasyonlarıyla tam olarak uyum sağlar. Akıllı kalite kontrol teknolojisiyle donatılmış olan bu makine, hem kusurlu ürünlerin hem de bitmiş ürünlerin otomatik olarak ayrıştırılmasını ve kaldırılmasını sağlayan 0 otomatik kusurlu ürün tespiti imkânı sunar.

○ Kesintisiz üretkenlik için tasarlanan bu makine, 7/24 gözetimsiz çalışmayı destekleyerek, kesintisiz, yüksek verimlilikte ve üst düzey kalitede otomatik üretimi teşvik eder. Tüm iş akışını kolaylaştırıp insan müdahalesini en aza indirerek, sektörün önemli sorunlarına doğrudan çözüm sunar: İşgücü maliyetlerini belirgin biçimde düşürmek, üretim giderlerini optimize etmek ve genel üretim ölçeklendirmesini artırmaktır. İster yüksek hacimli seri üretim olsun, ister hassasiyete dayalı projeler, bu hepsi bir arada çözüm, tel işleme verimliliğini yeniden tanımlarken aynı zamanda istikrarlı kalite standartlarını korur.

Model YH-HY300B
İşlevler Tel kesme, çift uçlu soyma, çift uçlu kıvırma, birleştirilmiş kıvırma ve birleştirme, ısıyla büzülür tüp yerleştirme ve büzülme, iyi/bozuk ürün ayrıştırma ve boşaltma, manuel boşaltma
Tel Boyutu 0,22 ~ 2,5 mm²
Tel Rengi 5-30 renk (isteğe bağlı)
Tel Kesme Uzunluğu 170 mm—5000 mm
Kesme Uzunluğu Doğruluğu ±0.3%mm
Yarı-soyma Uzunluğu 0 mm – 15 mm
Soyma Uzunluğu 0 mm – 15 mm
Soyma Uzunluğu Doğruluğu ±0,1 mm
Servo Kıvırma Makinesi 2T * 4 birim
Kombine Kıvrım Terminal Makinesi 4T * 1 birim
Evrensel Kıvırma Aracı Evrensel kalıp
Algılama Cihazı Standart: düşük basınç algılama, tel varlığı/yokluğu algılama, tel aşırı yük algılama, kıvırma hatası algılama, terminal varlığı/yokluğu algılama, terminal aşırı yük algılama; Opsiyonel: CFM algılama, CCD görsel algılama
Döngü Süresi 3-4 s/adet
Çıktı Yaklaşık 700-1200 adet/saat
Güç Kaynağı 380 V 50 HZ
MES Desteklenen
