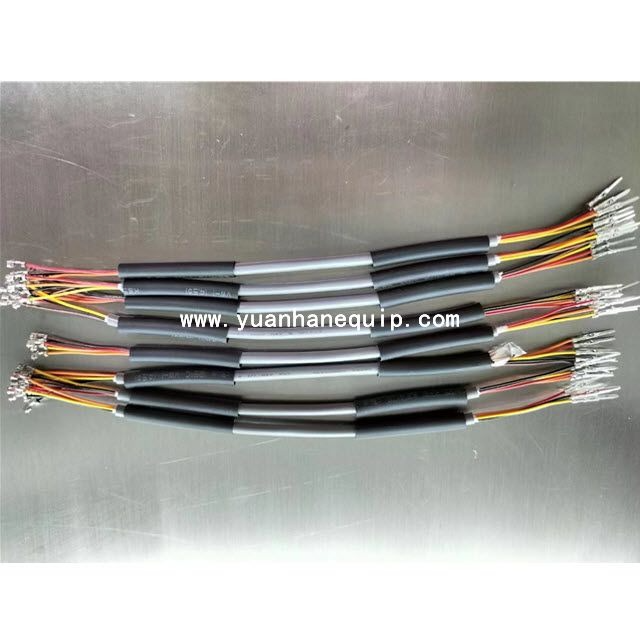

Bu kablo sıkma makinesi, çok çekirdekli kabloların kesilmesini, dış kılıf ve iç yalıtımın soyulmasını, ısıyla büzülebilir tüpün kesilip yerleştirilmesini ve her iki uçtaki terminallerin sıkılmasını gerçekleştirebilir.
○ İşlev: Çok çekirdekli kablo kesme, dış kılıf ve iç yalıtım soyulması, ısıyla büzülebilir tüpün kesilip yerleştirilmesi ve her iki uçtaki terminallerin sıkılması
○ İşlem aralığı: Dış çap 3-7 mm, iç çekirdek tel AWG28-20#
○ Çeşitli tel besleme makineleriyle birlikte kullanılabilir
| Model | YH-800 |
| İşlevler | Tel kesme, her iki uçtan soyulma, tel ters işlemi, tek uçlu muhafaza yerleştirme ve her iki uçtaki terminallerin sıkılması |
| Kapasite | 3600 adet/saat (çalışma süresi x tel miktarı x 2,2) |
| Tel boyutu | AWG#20 – #30 (tel çapı 2,5 mm'nin altında) |
| Kablo rengi | 10 renk (İsteğe bağlı 2-10) |
| Kesme uzunluğu | 125 – 700 mm (ayar birimi 0,1 mm) |
| Kesme toleransı | Tolerans 0,5 mm + |
| Soyma uzunluğu | 1,0 mm - 3,0 mm |
| Soyma toleransı | Tolerans +/-0,1 mm |
| Kesme uzunluğu toleransı | Maks. ayar 2 mm (ölçek manuel olarak ayarlanır) |
| Kıyma kuvveti | 7.800N (0,8 ton eşdeğeri) servo kıvırma makinesi |
| Evrensel kıvırma aracı | Özel ISO kıvırma aleti (atık kesme tipi) |
| Test cihazı | Düşük basınç, kablo eksikliği, kablo aşırı yüklenmesi, sıkıştırma hatası, terminal eksikliği, terminal aşırı yüklenmesi, terminal yerleştirme algılama, basınç algılama cihazı (isteğe bağlı), CCD görsel denetim (isteğe bağlı) |
| Kontrol modu | PLC kontrolü |
| Güç kaynağı | AC200V/220V 50HZ 10A (110V/60Hz opsiyoneldir) |
| Sıkıştırılmış hava | 0,5 MPa, yaklaşık 170 N/dakika |
| Sıcaklık aralığı | 15°C - 30°C |
| Nem aralığı | – RH, yoğuşma yok |
| Garanti | 1 yıl (tükenebilir ürünler hariç) |
| Boyut | 1500 G x 1500 D x 1600 Y |
| Net ağırlık | Yaklaşık 800 kg |
